亚洲综合日韩av无码毛片_一区二区精品久久_天天av天天爽无码中文_黑人免费av网站

垃圾填埋場防滲系統(tǒng)

東莞市碩泰實業(yè)有限公司www.xlshtml.net垃圾填埋場防滲系統(tǒng)

1、土工膜施工工藝

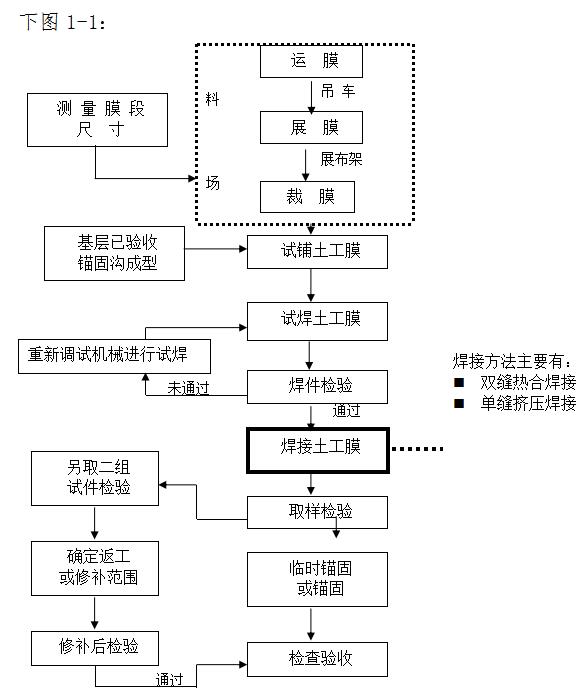

1.1、土工膜鋪設工藝流程

土工膜鋪設分項工程包括從材料裁剪，到試焊、調(diào)試焊接設備、錨固、檢查驗收等全過程。

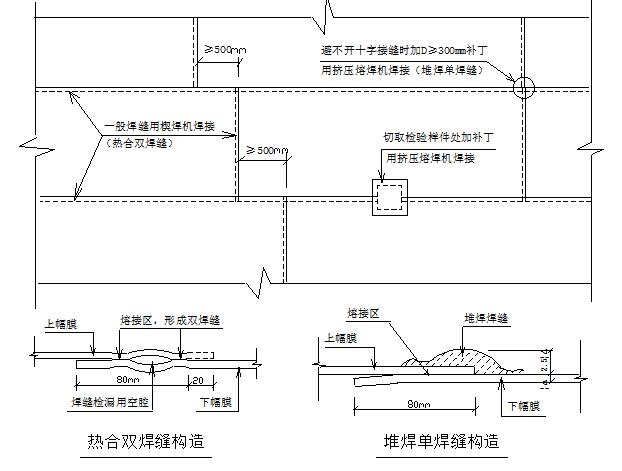

1.2、土工膜焊縫構造

土工膜的施工焊接主要有二種方法：雙縫熱合焊接和單縫擠壓焊接，其操作應符合相關規(guī)范要求。

1.3、HDPE土工膜焊接技術方案

1.3.1、雙縫熱合焊機焊接

①、 雙縫熱合焊機焊接程序圖

雙縫熱合焊機能一次完成一組雙焊縫，并形成一個可充氣檢漏的空腔，可以使焊縫的檢漏方法由真空法改進成充氣法，的提高了工作效率。。

②、 雙縫熱合焊機的技術和工藝要求如下：

鋪膜前，向工程師遞交詳細的鋪膜圖和進度計劃表；

對鋪膜后的搭接寬度的檢查：HDPE膜焊接接縫搭接長度為100㎜。

在焊接前，要對搭接的200㎜左右范圍內(nèi)的膜面進行清理，用濕抹布擦掉灰塵、污物，使這部分保持清潔、干燥。

焊接部位不得有劃傷、污點、水分、灰塵以及其他妨礙焊接和影響施工質(zhì)量的雜質(zhì)；

試焊。在正式焊接操作之前，應根據(jù)經(jīng)驗先設定設備參數(shù)，取300×600㎜的小塊膜進行試焊。然后在拉伸機上進行焊縫的剪切和剝離試驗，如果不低于規(guī)定數(shù)值，則鎖定參數(shù)，并以此為據(jù)開始正式焊接。否則，要重新確定參數(shù)，直到試驗合格時為止。當溫度、風速有較大變化時，亦應及時調(diào)整參數(shù)，重做試驗，以確保用與施工的焊機性能、現(xiàn)場條件、產(chǎn)品質(zhì)量符合規(guī)范要求。試焊成功或失敗的評定標準按照圖所示。對粘結(jié)的焊縫進行剪切和剝離檢驗時，只能膜被撕壞，不能出現(xiàn)焊口的破壞（即FTB）。

1.3.2、擠壓熔焊機焊接

①、擠壓熔焊機焊接程序圖

對于大面積的HDPE土工膜，主要是使用雙縫熱合焊機進行焊接。但對于非直接搭接的部位以及局部修補、加強處理等情況下，都必須使用擠壓熔焊機。

②、擠壓熔焊機的技術和工藝要求如下：

鋪膜前，向工程師遞交詳細的鋪膜圖和進度計劃表；

檢查接縫處基層是否平整、堅實，如有異物，應事先處理妥善。

檢查焊縫處的搭接寬度是否合適（≥60㎜），接縫處的膜面應平整，松緊適中，不致形成“魚咀”。

定位粘接：用熱風槍將兩幅膜的搭接部位粘接。粘接點的間距不宜大于60~80㎜。要控制熱風的溫度，不可燙壞土工膜，又不得能輕易撕開。

打毛：用打毛機將焊縫處30~40㎜寬度范圍內(nèi)的膜面打毛，達到清潔，形成糙面。以增加其接觸面積，但其深度不可超過膜厚的10%、打毛時要輕輕操作，盡量少損傷膜面。

垃圾填埋場防滲膜試焊：在正式焊接之前，要取不小于300×600㎜的小樣，根據(jù)經(jīng)驗初定設備參數(shù)進行試焊。然后切取試件，在拉伸機上進行剪切和剝離試驗，如果檢驗結(jié)果符合規(guī)定，則鎖定設備參數(shù)依此焊接。否則，重新調(diào)機、試焊、檢驗，直到合格時為止。

試焊成功或失敗的評定標準是：

對粘結(jié)的焊縫進行剪切和剝離檢驗時，只能膜被撕壞.
